产品详情

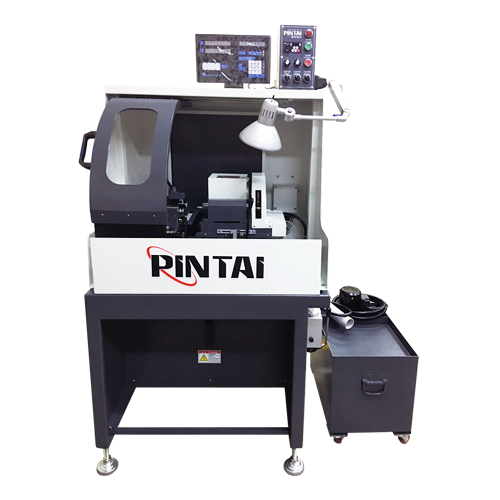

镔钛滾輪式外徑研磨機(手動)
型號 ID：H18-SP
機台特色
| ● | 滾輪式夾持工件 |
| ● | X, Y軸均為手動進給 |
| ● | 砂輪主軸轉速採用變頻器控制 |
| ● | 砂輪主軸及工件主軸均可無段變速 |
| ● | 雙V型滑道，經熱處理硬化，滑道面經精密研磨，並貼附Turcite-B耐磨片及鏟花處理 |
滾輪式外徑研磨機 H18-SP
| 型號/ 規格 | 單位 | H18-SP |
| 可夾持工件直徑 | mm | ∅1-∅25 |
| 研磨外徑範圍 | mm | ∅0.3-∅25 |
| X軸行程 | mm | 90 |
| Y軸行程 | mm | 50 |
| 進給 | ||
| Y軸手輪每刻度 | mm | 0.005 |
| X、Y軸進給方式 | -- | 手動 |
| X、Y軸床台速度 | -- | 手動 |
| 工作主軸頭 | ||
| 工作主軸轉速(無段變速) | rpm | 0-380 |
| 工作主軸頭迴轉角度 | deg. | ±5° |
| 工作主軸馬達 | W | 25 |
| 砂輪主軸頭 | ||
| 砂輪規格 | mm | ∅100*20T*∅25.4 |
| 砂輪主軸馬達 | HP | 1 |
| 砂輪主軸轉速(無段變速) | rpm | 0-12000 |
| 機械材積/重量 | ||
| 機械尺寸(長*寬*高) | mm | 850*820*1480 |
| 機械重量 (約) | kg | 250 |
*鑌鈦機械有限公司保有機械規格、尺寸之變更權利，恕不另行通知。
配件
| 標準配件 | 特殊配件 |
| 砂輪 (∅100*20T*∅25.4mm) | 吸塵器 |
| 法蘭本體∅25.4mm | 冷卻裝置 |
| 法蘭拔取器 | 光學尺 (雙軸，1um) |
| 法蘭墊片(厚、薄) | 45°旋轉盤 (±22.5°) |
| 圓弧修刀座 | 角度修刀座 |
| 工作燈 | 平面修刀座 |
| 工具箱及其配件 (六角板手*1組、開口板手*3、砂輪機拆卸板手*1) | 滾輪心軸 10T、12T、16T、20T |
| 滾輪心軸6T、8T、38T | |
| 鑽石砂輪/CBN砂輪 (可依客戶需求訂製) |
