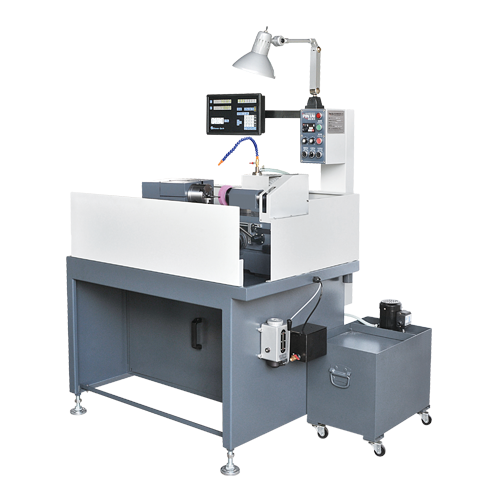

镔钛三爪式外徑研磨機(手動)
型號 ID：HOD4-SP
機台特色
● | 三爪夾頭夾持工件 |
● | 可夾持工件尺寸∅1-∅100mm |
● | X, Y軸均為手動進給 |
● | 砂輪主軸轉速採用變頻器控制 |
● | 砂輪主軸及工件主軸均可無段變速 |
● | 雙V型滑道，經熱處理硬化，滑道面經精密研磨，並貼附Turcite-B耐磨片及鏟花處理 |
三爪式內徑研磨機 HOD4-SP
| 型號/ 規格 | 單位 | HOD4-SP |
| 可夾持工件 | mm | ∅1-∅100 |
| 研磨內徑範圍 | mm | ∅0.8-∅40 |
| X軸行程 | mm | 90 |
| Y軸行程 | mm | 50 |
| 進給 | ||
| Y軸手輪每刻度 | mm | 0.005 |
| X、Y軸進給方式 | -- | 手動 |
| X、Y軸床台速度 | -- | 手動 |
| 工作主軸頭 | ||
| 工作主軸轉速(無段變速) | rpm | 0-600 |
| 工作主軸頭迴轉角度 | deg. | +5°~-22.5° |
| 工作主軸伺服馬達 | W | 400 |
| 砂輪主軸頭 | ||
| 砂輪主軸馬達 | HP | 1 |
| 砂輪主軸轉速(無段變速) | rpm | 0-12000 |
| 機械材積/重量 | ||
| 機械尺寸(長*寬*高) | mm | 900*1180*1520 |
| 機械重量 (約) | kg | 400 |
*鑌鈦機械有限公司保有機械規格、尺寸之變更權利，恕不另行通知。
配件
| 標準配件 | 特殊配件 |
| 砂輪(Ø100*20T*Ø25.4mm) | 吸塵器 |
| 法蘭本體Ø25.4mm | 冷卻裝置 |
| 法蘭拔取器 | 光學尺 (雙軸，1um) |
| 法蘭墊片(厚、薄) | 鑽石砂輪/CBN砂輪 (可依客戶需求訂製) |
| 旋轉盤(+5°~-22.5°) | |
| 工作燈 | |
| 工具箱及其配件 (六角板手*1組、開口板手*3、砂輪拆卸扳手*1、三爪夾頭扳手*1) |
