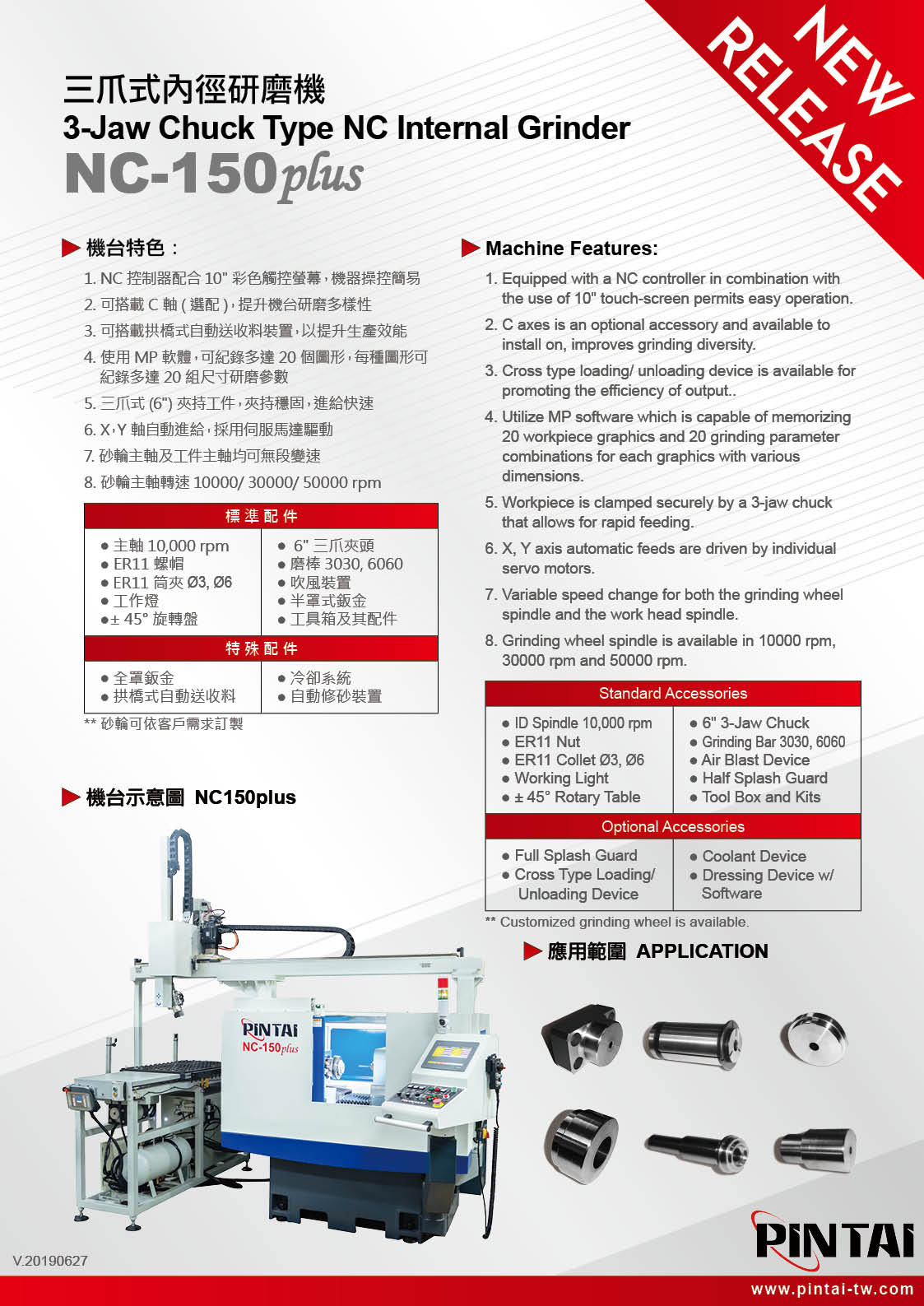

镔钛三爪式內徑研磨機—MP系統
型號 ID：NC-150MP
● | NC控制器配合10"彩色觸控螢幕，機器操控簡易 |
● | 可搭載C軸，提升研磨多樣性 |

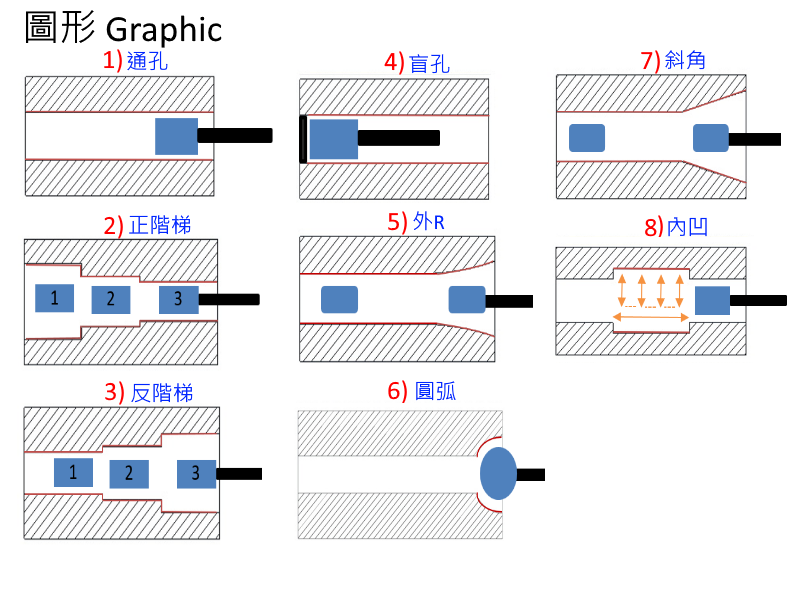

● | 使用MP系統，內建4個基本圖形，最多可擴充至20個圖形，每個圖形可紀錄多達20組尺寸研磨參數 |
● | 三爪式夾持工件，夾持穩固，進給快速 |
● | 穩重的機體結構，具有最佳研磨穩定性 |
● | X，Y軸自動進給，採用伺服馬達驅動 |
● | 砂輪主軸及工件主軸均可無段變速 |
● | 砂輪主軸轉速10000/ 30000/ 50000 rpm |
● | 高速砂輪主軸轉速，大幅提升加工效率，且研磨面精緻 |
● | 雙V型滑道，經熱處理硬化，滑道面經精密研磨，並貼附Turcite-B耐磨片及鏟花處理 |
● | 附三色警示燈，呈現機台操作狀態 |
| 型號/ 規格 | 單位 | NC-150plus | NC-150L plus |
| 可夾持工件直徑 | mm | ∅3-∅150 | ∅3-∅150 |
| 研磨內徑範圍 | mm | ∅1-∅45 | ∅1-∅45 |
| 最大行程X軸 | mm | 250 | 500 |
| 最大行程Y軸 | mm | 250 | 250 |
| 最小進給單位 X軸 | mm | 0.001 | 0.001 |
| 最小進給單位 Y軸 | mm | 0.001 | 0.001 |
| 床台速度 X軸 | m/min | 0-4 | 0-4 |
| 床台速度 Y軸 | m/min | 0-4 | 0-4 |
| 工作主軸頭轉速(無段變速) | rpm | 0-800 | 0-800 |
| 工作主軸頭迴轉角度 | deg. | ±22.5° | ±22.5° |
| 砂輪主軸轉速(無段變速) | rpm | 0-10000 | 0-10000 |
| 工作主軸伺服馬達 | W | 750 | 750 |
| 砂輪主軸馬達 | HP | 1 | 1 |
| 砂輪X軸進給伺服馬達 | W | 850 | 850 |
| 砂輪Y軸進給伺服馬達 | W | 850 | 850 |
| 機械材積/重量 | |||
| 機械尺寸(長*寬*高) | mm | 1210*1600*1700 | N/A |
| 機械重量 (約) | kg | 1500 | N/A |
*鑌鈦機械有限公司保有機械規格、尺寸之變更權利，恕不另行通知。
| 標準配件 | 特殊配件 |
| 內徑主軸10,000 rpm (含筒夾接桿) | 全罩鈑金 |
| ER11螺帽 | 冷卻系統 |
| ER11筒夾(∅3、∅ 6) | |
| 工作燈 | |
| 吹風裝置(乾式) | |
| 半罩式鈑金 | |
| 45°旋轉盤 (±22.5°) | |
| 工具箱及其配件 (六角板手*1組、開口板手*3、主軸拆卸板手*1、三爪式板手*1) |
